Frame accu montage:
Frame accu op de schuine buis gemonteerd:
Met een frame accu denk je als eerste aan een accu die op de schuine buis op de bidon houder gaatjes van de fiets gemonteerd. Voorbeelden van
sportieve fietsen met de accu op schuine buis zijn een
race fiets of MTB.

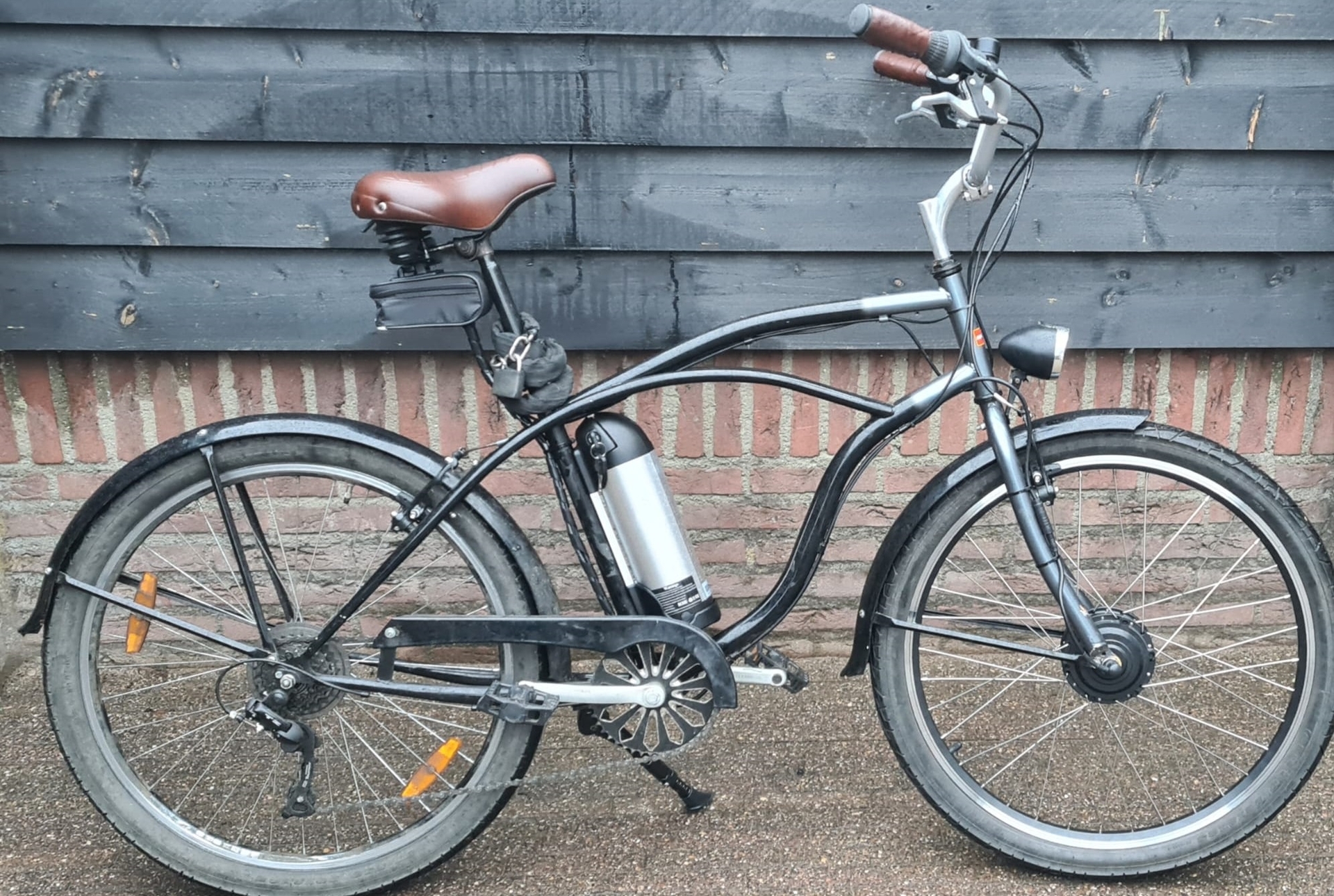

Frame accu op de zadelbuis gemonteerd:
Sommige hebben geen vlakke buis alleen de buis waarop het zadel bevestigd zit. Bij de
Sparta Bullet en veel Low riders is gemakkelijkste om de frame accu aan de zadelbuis te bevestigen.

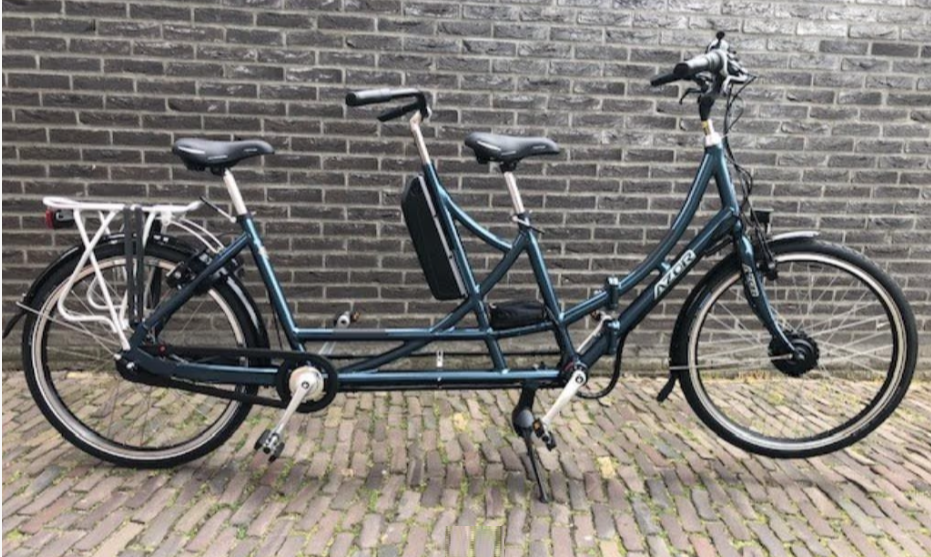

Frame accu bevestigd aan de stuur buis
Bij de
Gazelle Cabby bakfiets een bij
tandems wordt de frame accu aan de stuurbuis gemonteerd.

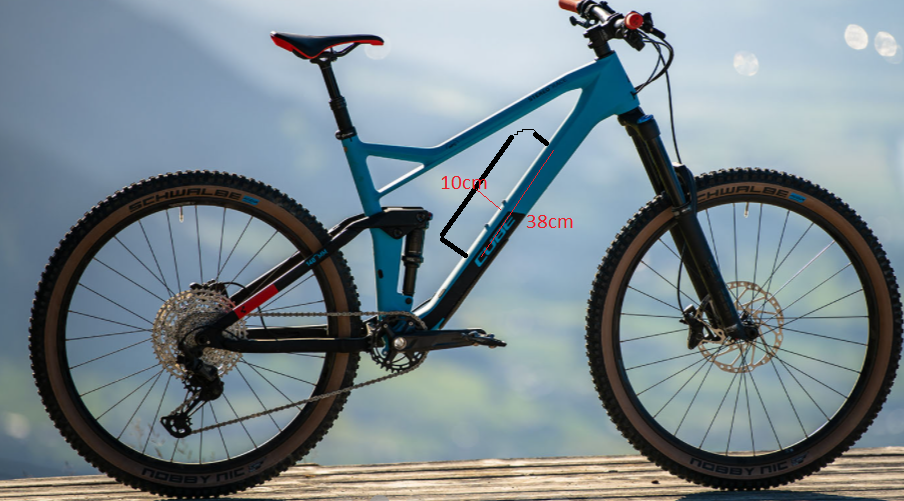

Hoe meten of de accu in het frame past?
Afmeting van een bidon accu:
Een Bidon accu 36volt 12a is maar 34cm lang. Dus als je een recht stuk hebt van 34cm en 16cm hoog dan past de accu. De accu maar 10cm hoog maar om de accu uit de houder tenemen moet hij aan de voorkant 6cm uit de houder getild worden. Deze accu past prima op een zadelbuis, stuurbuis of in de bak van een bakfiets.
Met een klein frame past de Black bidon vaak beterop een schuine buis omdat hij een afgeronde hoek heeft en slechts 1cm omhoog getild moet worden om uit de houder te nemen.

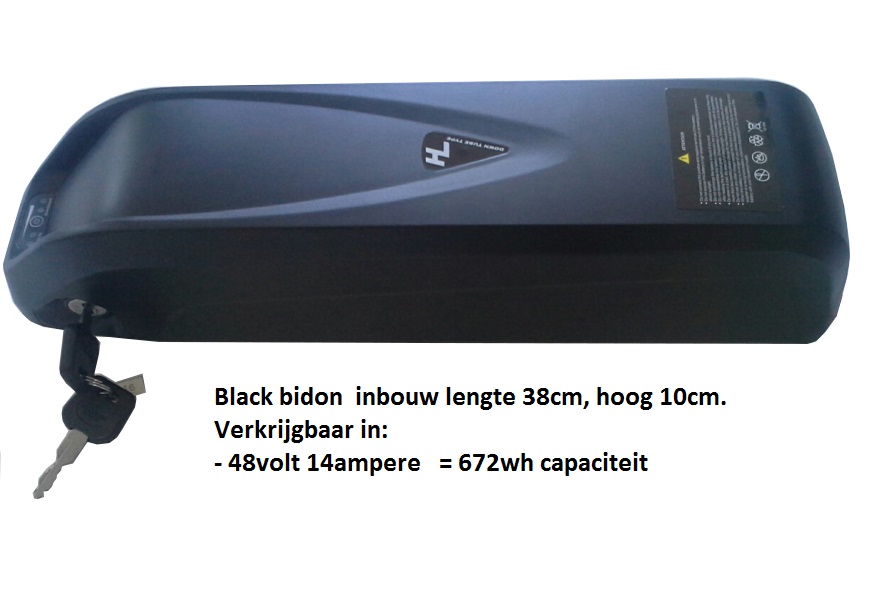

Afmetingen van de Black bidon:
De black bidon accu hoeft maar is 1cm omhoog genomen worden en 1,5 cm vooruit om uit de houder te nemen. De accu is 37cm lang en 9cm hoog. Door de afgeronde boven kant met een straal van 6cm past hij bijna in ieder frame op de schuine buis.
Als je twijfelt of de accu in het frame past, knip een karton van 38.5cm lang en 10,5 hoog met een afgeronde hoek met een straal van 6cm en kijk of het past in het frame.
