Bafang controllers programmeren
De controllers met een Bafang display met een ronde stekker noemt men controllers voor elektrische fietsen UART- taal. Heeft de display een driehoekige stekker op de display dan heeft de controller CANBUS-communicatie.
CANBUS op een elektrische fiets
Met een canbus systeem op een elektrisch systeem kunnen geen vreemde onderdelen toegepast worden.
Elektrisch fietsen met CAN-BUS taal op het elektrisch systeem kunnen niet of zeer beperkt geprogrammerd worden door de klant. Een fietsenmaker kan dat soms beperkt. Vaak kan je aan de accu uitgangspoorten ook herkennen of de elektrische fiets een
UART of CANBUS systeem heeft
UART is vaak te programmeren
Op
ombouwsets zit vaak een display die volledig instelbaar is. Zie ook de
display handleidingen.
Bij een Bafang systeem zoals de
BAFANG middenmotoren en de
POWER ombouwset zit een
bafang controllerset.
Programmeren via de display of met een USB-kabel
Displays zoals de LCD3, LCD7 of LCD8 die standaard bij een ombouwset van EBIKE EFOS besteld kunnen worden kunnen in
het menu van de display ingesteld worden. Voor het programeren van deze displays hoef je de controller niet via een usb-kabel aan de computer aan te sluiten maar kan je meteen in het menu de instellingen aanpassen. De standaard display hebben 5 ondersteuningsstanden.
De enige ombouwset die door EBIKE EFOS met
Bafang displays geleverd wordt is de Power ombouwset. Op de Bafang diplays c961, c965 of c850 kan je alleen de maximale snelheid, wielmaat en het aantal ondersteuningstanden ingesteld worden. Bafang diplays kan je instellen op 9 ondersteuningstanden.
Met een USB-kabel kan de controller zeer uitgebreid programmeren . Dat is niet eenvoudig maar hieronder een beknopte uitleg.
Wat heb je nodig om een UART-controller van Bafang te programmeren
De zeer uitgebreide programmeerbaarheid met Bafang controllersets is alleen mogelijk met een Bafang USB programmerkabel + de software.
- De USB kabel is te bestellen bij EBIKE EFOS onder de Bafang onderdelen
- De software is afwijkend voor onze controllers. Bij bestelling van USB kabel krijg je programmeer software + programmeer handleiding via We-transfer per mail. Voor de BBS01 of BBS02 ontvang je de standaard software met 3 tab-bladen
Wat kan je instellen met de Bafang USB programmeer kabel
De standaard programmeer software voor bafang heeft 3 programmeer-bladen voor controller geschikt voor een torqsensor (=krachtsensor) + rotatiesensor heb je 4 programmeer-bladen. Het extra blad is voor de krachtsensor.

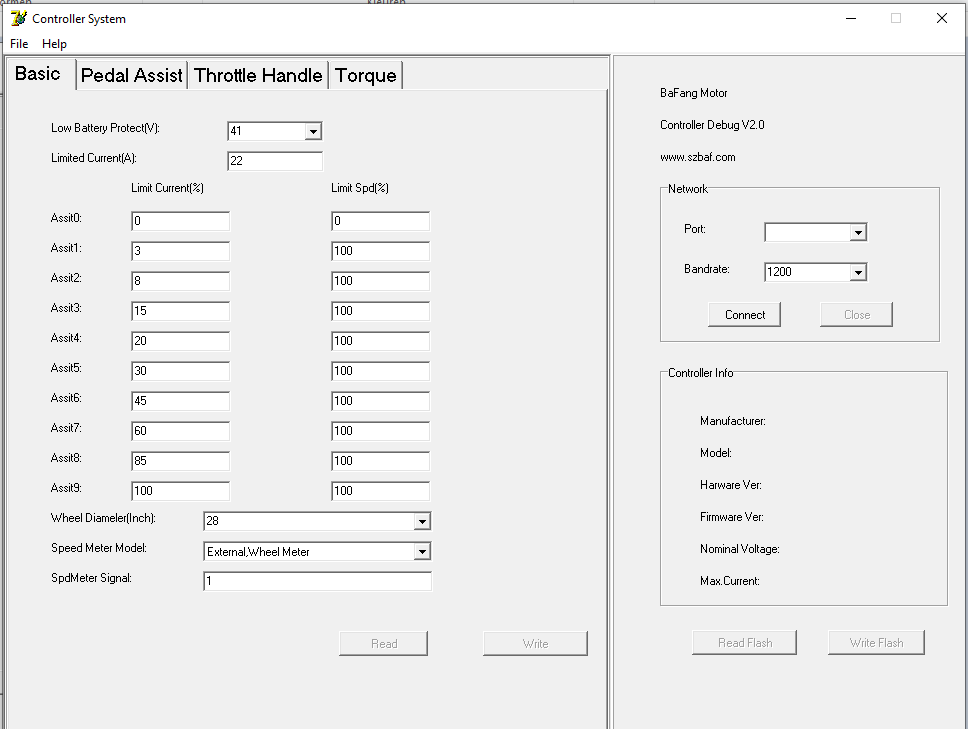

Tab-blad 1. Speed en Current limit
Met de
Limit current stel de power per ondersteuningsstand in. De limit current is hoeveel procent stroom je maximaal wil in de iedere stand van de maximale
Current limited wil hebben
. Hier is de Current limited 22ampere in assist-ondersteuningstand 4 wil 20% linit current van 22a = 4.4a. Deze instelling 22a is voor een 500w motor. Een 250w motor mag maximaal 12a anders verbrand hij.
In de 2e kollom stel je in hoe hard je in iedere ondersteuningstand je wil rijden van de maximaal ingestelde snelheid op de display of ingesteld op het 2e tab-blad. Als het 1e tab-blad zoals hieronder ingesteld is dan is de instelling geschikt om in ieder ondersteuningstand de maximale snelheid te rijden met minimale ondersteuning van de motor. Dus deze instelling is bedoelt voor een sportieve fietsen die de maximale actieradius wil halen uit een accu.
Voor een revalidatiefiets of een e-cargo fiets zijn heel andere instellingen gewenst namelijk veel power bij een lage snelheid. Zie de controller instelling voor
krachtige elektrische fietsen.

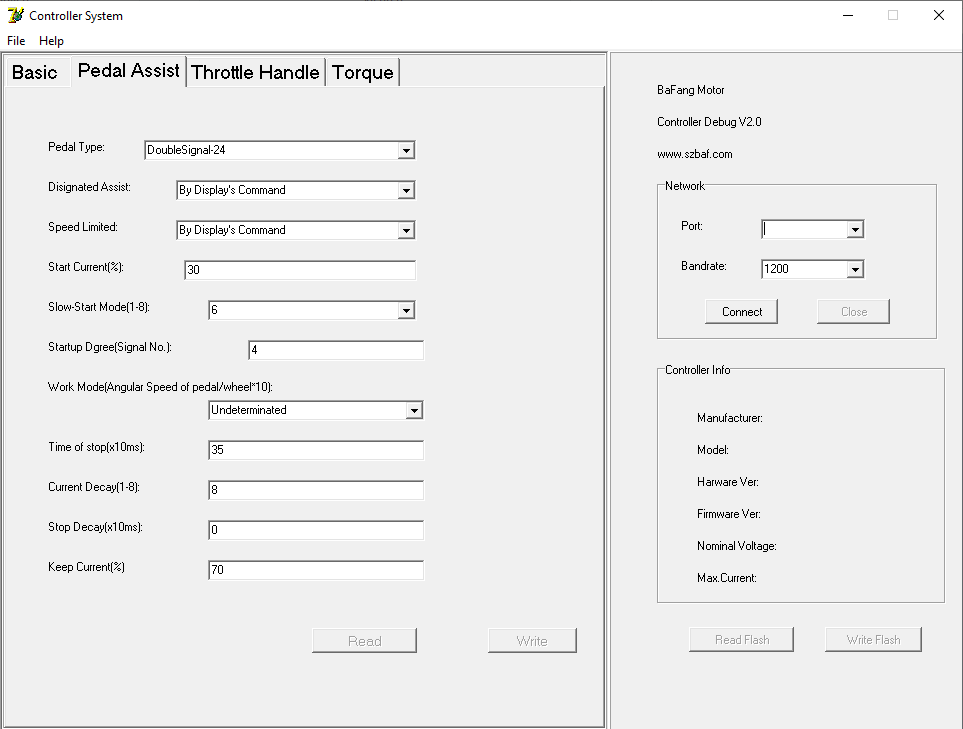

Tab-blad 2. Rotatiesensor - Langzame opstart - Power % bij rotatie - Max snelheid
Het type sensor hoeft bij de controller niet ingesteld te worden. De
speed limit kan je aanpassen naar 27km/u op deze wijze is de fiets niet/wel
op te voeren met de Bafang display. De
startcurrent is het percantage stroom wat de motor krijgt bij opstart. Bij hoger dan 50% ga je onprettig snel optrekken plus alles slijt tehard.
De
slowstart voor langzamer of sneller optrekken. Het kan zijn dat je veel power nodig heb voor een revalidatie fiets om weg te komen maar dit moet wel geleidelijk gebeuren dan is een lage slow start waarde aanbevolen.
De
Keep current is hoeveel procent van de ondersteuningstand het systeem blijft geven als je rond draait.

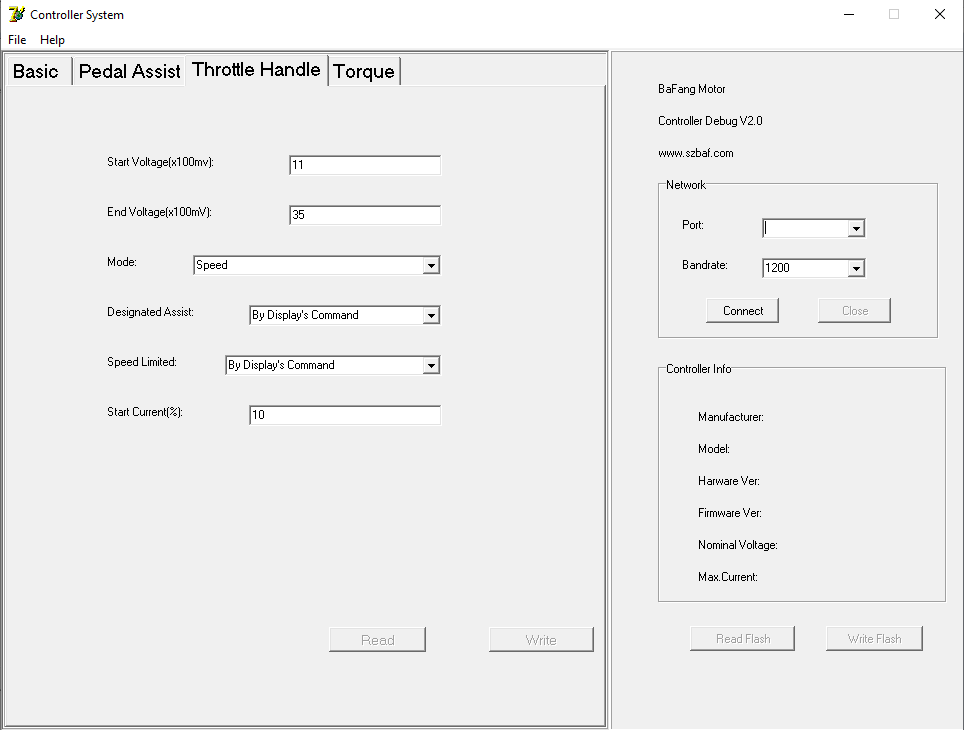

Tab-blad 3. De gashendel instellingen bij een BBS01 - Bafang controller
Bij
Mode (speed) is het mogelijk om de maximale snelheid van de gashendel in te stellen op bijvoorbeeld 6km/u.
Bij een elektrisch
fiets 25km/u is een gashendel wettelijk alleen toegestaan als wegrijhulp max 6km/u.

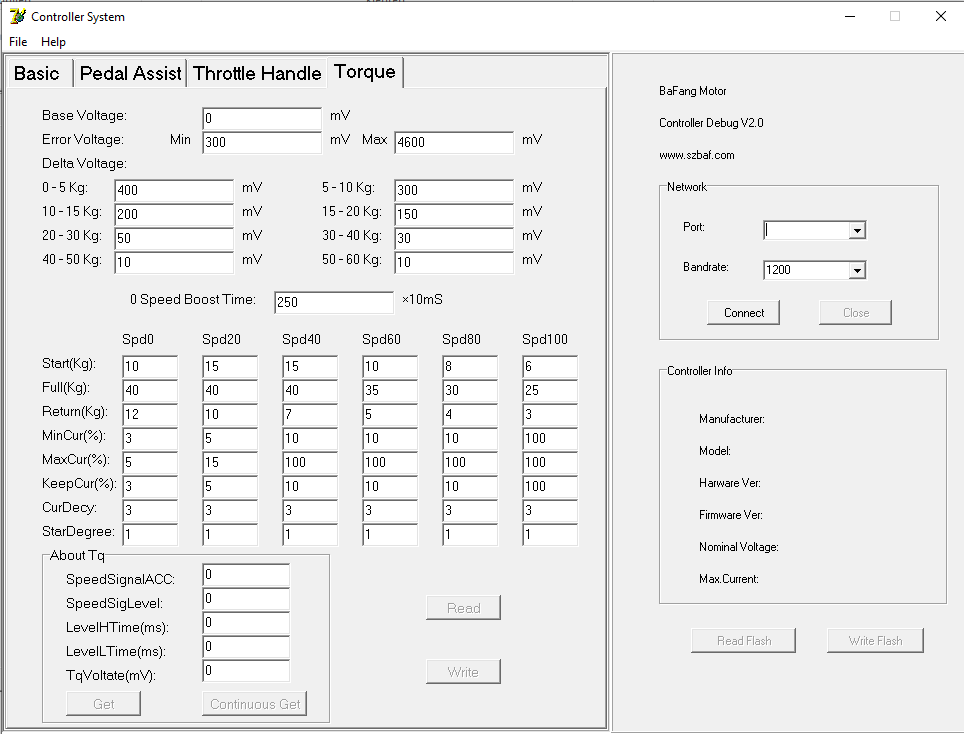

Tab-blad 4. De Krachtsensor
De
controlerset wordt met een rotatiesensor geleverd. De firmware is ingericht voor een torqsensor. Deze controller werkt dus ook met een torqsensor en is niet goed te progrommeren met de software zonder het 4e tab-blad. De communicatie werkt dan niet goed. De controller werkt niet met iedere krachtsensor. De
krachtsensor is apart bij te bestellen. Instelling voor de krachtsensor zijn afhankelijk van de wensen. Als je
DELTA voltage overal 100 maakt dat geeft de controller bij weinig inspanning in een klein krachtbereik al veel power.
Verder kan je kg instellen en de power per stand. Hieronder instellingen die mogelijk voor jouw prettig werken.
Zoals de montage van de krachtsensor als het progrommeren vergt veel deskundigheid. Het risico op een gebroken kabel is groot bij een klein foutje tijden de montage. Het tab-blad om de kracht sensor in te stellen via de USB-kabel heeft veel parameter en is lastig in te stellen.
