Deze ebike controller is alleen geschikt voor display van EBIKE EFOS zoals de LED900 , LCD1, LCD3, LCD4, LCD7 of LCD8.
Dus niet bestellen voor een willekeurige fiets want daar zijn de aansluiting anders of je maakt kortsluiting waardoor de controller stuk gaat. Je kan wel een complete e-bike controller set kopen voor een voorwielmotor of achterwiel motor fiets.
Kies het juiste voltage. Een 48volt controller werkt namelijk niet op een 36volt accu en andersom ook niet.

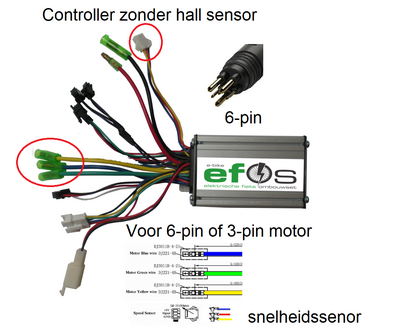

Als u twijfelt of uw motor kapot is altijd een controller zonder hall sensoren bestellen! Als u niet exact dezelfde display heeft kan u als uw accu niet gechipt is een compleete controllerset bestellen zonder hall:
Complete controller set bestellen De 22a controller is alleen geschikt voor 500w motoren. 250w motoren gaan op termijn stuk als je hierop een 20a controller (maximum current 20a) aansluit. Ze verbranden.
Op het etiket van een controller staat de Maximum current en Rated current:
Voor 250w motor geldt: max. cur. 15a rate cur. 7a Vaak wordt de controller met max. 10a of 12a geleverd. Dan heb je iets minder power, minder geluid en blijft alles makkelijker heel.
Voor 500w motor geldt: max. cur. 20a rate cur 10a Een volt controller geeft 48v * 20a 960w piek vermogen en 36v *20 = 720w piek
Een controllerset met hall sensoren werkt uitsluitend als u motor een een 9-pins aansluiting heeft. 3 dikke motorkabels groen,geel,blauw, en 5 dunne motorkabels rood, zwart, groen, blauw en geel.
Het dunne witte kabeltje in de hall sensor plug is niet noodzakelijk. De witte kabel dient voor de interne snelheidssensor van de motor.
De controllerset wordt standaard met een LCD1 geleverd optioneel kan deze gelverd worden met een LCD3, LCD4, LCD7 of LCD8. Deze zijn uitgebreider programmerbaar. Zie de bijlage.
De LCD3 heeft als extra dat deze het wattage weergeeft wat je verbruikt. De LCD7 heeft een USB poort om je telefoon of Garmin op te laden . De LCD8 is de meest uitgebreide versie deze heeft een wattage verbuik, usb-poort en het is een kleuren scherm.
- De controller heeft een 6volt uitgang voor de verlichting
- De controller heeft een handgas aansluiting. Op de controller een vrouwtjes stekker.
- De controller heeft op de dubbele witte kabel een grijze plug. Dit is een snelheids begrenzer.
- De remonderbreker is 2 pins
